Arena Warszawa - Rozwiazania Techniczne
wróc do indeksu projektów poprzednia strona 05/20 nastepna

  • 5.1    Instalacje w budynku
    • Instalacja wodociagowa
    • Kanalizacja sanitarna i deszczowa
      (Geberit HDPE rury i ksztaltki kanalizacyjne z polietylenu wysokiej gestosci. Globe Arena - wszystkie instalacje odplywowe)
    • Wentylacja naturalna i mechaniczna lub klimatyzacja w wybranych pomieszczeniach
      Nawiew swiezego powietrza pod sufitem wywiew zuzytego nad podloga, lub 50% pod sufitem. 30m³/h na sportowca (35) i 20m³/h na widza, silownia 100m³/h na cwiczacego.
    • Ogrzewanie cieplym powietrzem (widownia 20°C) lub instalacja centralnego ogrzewania
    • Wspólczynnik przenikania ciepla K zalecany 0.35 dla scian zewnetrznych, dachów 0.25 i okien 1.8 W/(m²k)
    • Przewody wentylacyjne
    • Monitoring
    • Instalacja piorunochronna
    • Urzadzenia dzwigowe
    • Instalacje telekomunikacyjne
    • Samoczynne stale urzadzenia gasnicze, samoczynne urzadzenia oddymiajace.
    • Mrozenie lodowiska uklad posredni zamkniety
      (czynnik chlodzacy amoniak, nowoczesne chillery amoniakalne potrzebuja tylko 80 kg NH3) glikol obojetny chemicznie w instalacji z rur stalowych lub z tworzywa sztucznego w plycie betonowej.
      lód twardy -12C hokej, lód miekki -7C dla lyzwiarzy
      (Reform Plaza w Warszawie: czynnik chlodniczy 50kg amoniaku, ciecz posredniczaca glikol etylenowy w rurach plastikowych. Dla porównania urzadzenia starego typu: Torwar, agregaty amoniakalne, uklad posredni, solanka. 4 spalinowe sprezarki 6W180A potrzebuja 5 ton NH3 zeby w ciagu 12 godzin schlodzic betonowa plyte lodowiska. Stegny, uklad bezposredni, 40 ton NH3)
    • Instalacja elektryczna. Wyposazona w agragat pradotwórczy i UPS.
    • Oswietlenie naturalne z mozliwoscia zaciemnienia obniza koszt eksploatacji obiektu podczas imprez odbywajacych sie w ciagu dnia.
    • Oswietlenie przeszkodowe, awaryjne bezpieczenstwa i ewakuacyjne.
    • Oswietlenie sztuczne areny (1m nad boiskiem na plaszczyzne pozioma) 1500 luksów boks, 1000 luksów hokej na lodzie (CHA), 500÷750 inne zawody, 200÷300 trening, zaprojektowane tak aby uniknac olsnien zawodników (siatkówka, badminton) pozostale pomieszczenia 200 luksów.
      Reflektory: Xenon Gladiator III Model 47061 firmy Strong International. Masywny Gladiator III jest najwiekszym i najsilniejszym reflektorem w przemysle rozrywkowym. Jest nieodzownym wyposazeniem wiekszych obiektów widowiskowych. Zarówka xenonowa mocy 3000W. http://strongint.com/ (Nashville Arena, Globe Arena wyposazone sa w dwanascie platform dla osmiu takich reflektorów i czterech slabszych)

  • 5.2    Ekrany wibracyjne i akustyczne
    • Zastosowanie przegrody w gruncie jako srodka izolacji przed drganiami spowodowanymi ruchem kolejki. Najczesciej takim ekranem jest szczelina (rów) lub scianka szczelna. Na glebokosc 24m. Najbardziej efektywne przegrody w postaci pustych szczelin. Najmniejsze pogorszenie skutecznosci izolacyjnej wzgledem szczeliny pustej daje styropian i odpady gumowe (ok10%). Rów wypelniony bentonitem redukuje amplitudy drgan o polowe.
    • W przypadku gdy budynek ma byc posadowiony nad tunelem metra to moze zajsc potrzeba posadowienia go na wibroizolacji (guma lozyskowa wulkanizowana 100mm). Wibroizolacja calego budynku przed drganiami parasejsmicznymi polega na oddzieleniu fundamentu od osrodka doprowadzajacego drgania czyli podloza. Dobór wibroizolacji i jej parametrów wymaga analizy dynamicznej i oddzielnie wykonanego projektu.

  • 5.3    Materialy budowlane
    • Okna szklone minimum podwójnie lub z wielowarstowego poliweglanu. Zalecenia UKFiT [9]

  • 5.4    Wyposazenie sportowe
  • 5.5    Trybuny
  • 5.6    Scena
  • 5.7    Typy foteli montowanych na trybunach
    • fotel z oparciem skladany do montazu na trybunach teleskopowych
      Max Maier Metallbau (MMM)

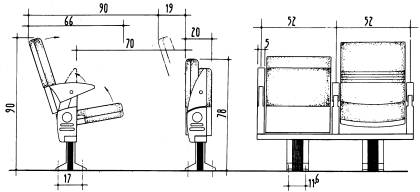

    • fotel z oparciem skladany do montazu na trybunach stalych
      Max Maier Metallbau (MMM) model 369 "Bregenz"
    • miekki fotel z oparciem skladany do montazu na trybunach stalych
      model "Jet"
    • lawka z oparciami na trybunach stalych areny treningowej
      Max Maier Metallbau (MMM) Model 3355 “EUROPA”

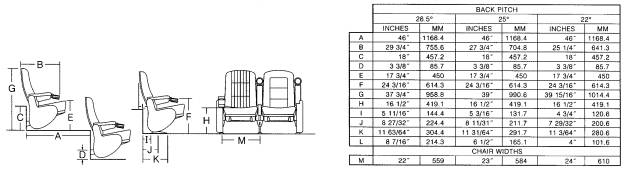

    • w apartamentach komfortowy fotel z oparciem skladany do montazu na trybunach stalych
      Seating Concepts LLC San Diego California http://www.seatingconcepts.com
      Model BG-700 Designer
